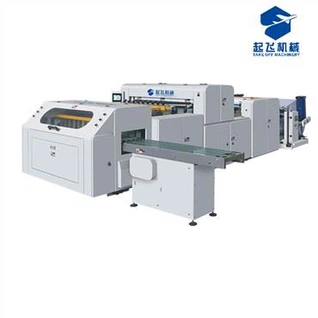

آلة ورق A4

سعة:

1 تفكيك اللفة المفردة: 1.5 رزمة / دقيقة (900 رزمة / يوم) (2.25 طن ورق / يوم)

2 تفكيك اللفة المزدوجة: 3 لفة / دقيقة (1800 لفة / يوم) (4.5 طن ورق / يوم)

3 تفكيك أربع لفات: 6 ماعون / دقيقة (3600 رزمة / يوم) (9 طن ورق / يوم)

المقياس التقني

كيف تحل تأثير الارتداد للورق في ماكينة الورق A4؟

على لفة ، الورق متصل. للاستخدام أو المعالجة اللاحقة ، من الضروري عادةً قطع بكرة الورق بشكل عرضي إلى صفائح مفردة بطول معين.

الورق ، يوجد جهاز تفكيك للورق أمام محطة القطع الأفقية ، والذي ينقل باستمرار الورق الموجود على لفة الورق إلى محطة القطع ، أي عبر محطة القطع.

غالبًا ما يتم فك اللف ، لأن الطبقة الخارجية للورق على بكرة الورق والورق بالقرب من لب اللفة لها فرق كبير في نصف قطر الانحناء ،

من خلال التفريغ والتفريغ المستمر ، بعد أن يصبح قطر لفة الورق أصغر ، غالبًا ما يكون طول الورق بعد القطع ناتجًا عن تأثير الارتداد للورق.

الأخطاء كبيرة ، بل تؤدي إلى الهدر.

حل:

يتم توفير الإطار 1 ، 1 بالتسلسل مع 2 ، وجهاز سرعة ثابتة 3 ، وجهاز نقل مسطح 4 وفقًا لاتجاه تقدم الورق.

2 تتضمن 204 ومقعد تفكيك اللفة 208. يتم تثبيت ذراع التأرجح 204 بشكل دوار على الجانب الداخلي من 1 من خلال عمود دوار 205 ،

يرتبط أحد طرفي الطراز 204 بأسطوانة هواء 206 موجودة على الإطار 1 وعلى نفس جانب 204 ، ويرتبط الطرف الآخر من 204.

أحد طرفيها مزود بأخدود 207 ، ومقعد تفكيك اللفة 208 مثبت على الطرف العلوي من 1 ، وعمود فك اللفة 203 مرتب بشكل دائري عند فك اللفة

في 208 ، يرتبط أحد طرفي t 203 بقابض المسحوق المغناطيسي 201 من خلال زوج التروس 202 ؛ 3 يشمل

بكرة القيادة 302 ، 302 مثبتة على الإطار 1 ، و 302 مثبتة على

يتم تشغيل المحرك 305 تحت 1 ، ويتم ترتيب الأسطوانة السلبية 301 فوق 302.

يتم ربط 302 بشكل متزامن من خلال 306 ، ويتم تزويد 302 أيضًا بأسطوانة توجيه 303 في الاتجاه الأمامي ؛ النقل المسطح

الجهاز 4 يشتمل على سير ناقل 401 ، مجموعة شرائط خرز 402 موزعة بالتساوي فوق 401 ، و 401 تمر عبر الحزام

يتم تشغيل 403 الثاني بواسطة المحرك الثاني 404 مرتبة تحت الإطار 1.
